De ce sunt întreruptoarele miniaturale 2P 125A esențiale pentru o protecție electrică de încredere DC

Abstract:Deoarece sistemele fotovoltaice moderne și de comunicații depind din ce în ce mai mult de distribuția fiabilă a energiei CC, protecția eficientă a circuitelor a devenit esențială.Galaxy FuseoferăÎntreruptoare miniaturale 2P 125Aconceput pentru aplicații DC care necesită protecție la suprasarcină, protecție la scurtcircuit și izolarea sigură a circuitului. Bazate pe platforma YRM9-125DC, aceste întrerupătoare suportă sisteme de curent continuu de joasă tensiune, oferind în același timp instalarea pe șină DIN, o capacitate de întrerupere de 10 kA și conformitatea cu IEC 60947-2 și GB/T 14048.2.

Cuprins

• Ce sunt întreruptoarele miniaturale 2P 125A?
• Cum funcționează întreruptoarele miniaturale 2P 125A?
• Care sunt caracteristicile cheie?
• Care sunt specificațiile tehnice?
• Unde sunt utilizate în mod obișnuit?
• Cum ar trebui să selectați întrerupătorul DC potrivit?
• Ce ar trebui să luați în considerare în timpul instalării?
• Întrebări frecvente
• Concluzie

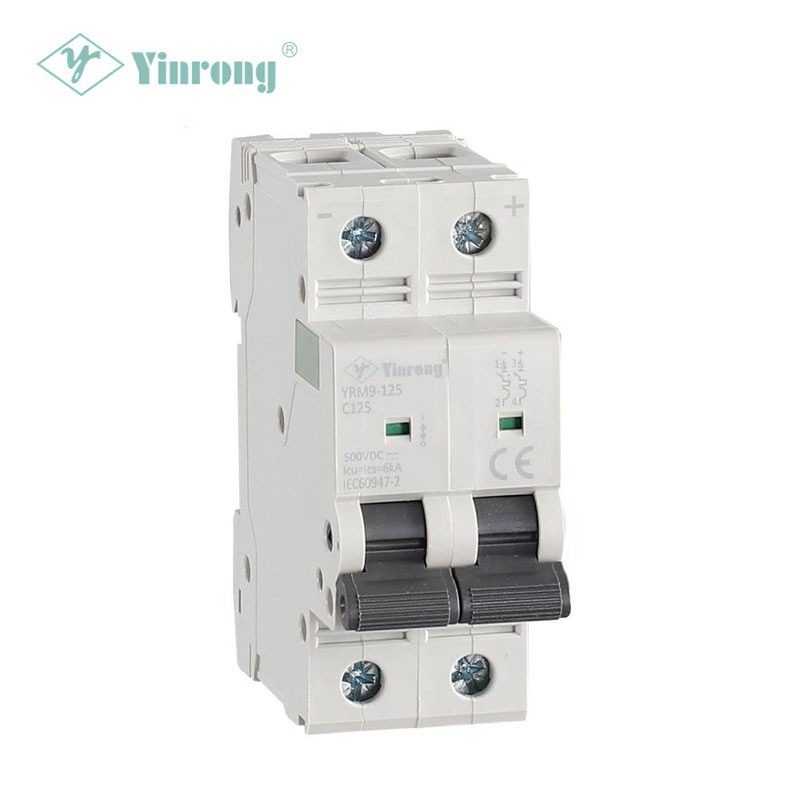

Ce sunt întreruptoarele miniaturale 2P 125A?

A Întrerupător miniatural 2P 125Aeste un dispozitiv de protecție DC conceput pentru a întrerupe condițiile anormale de curent și pentru a asigura izolarea circuitului atunci când este necesar. Denumirea „2P” se referă la o configurație cu doi poli, în timp ce 125A indică curentul nominal nominal al modelului specific.

Spre deosebire de siguranța convențională care necesită în mod normal înlocuită după funcționare, un întrerupător poate fi resetat după o investigare adecvată a defecțiunii. Acest lucru îl face deosebit de util pentru sistemele electrice în care funcționalitatea, eficiența întreținerii și restaurarea rapidă sunt importante.

Conform informațiilor despre produs furnizate de Galaxy Fuse, seria sa YRM9-125DC este destinată sistemelor DC, în specialinfrastructura de comunicații și sisteme fotovoltaice. Familia de produse acceptă configurații 1P, 2P, 3P și 4P, cu curenți nominali de la 80A la 125A și configurații de tensiune DC care se extind de la 250VDC la 1000VDC, în funcție de numărul de poli.

Pentru cumpărătorii care compară opțiunile de protecție, înțelegerea diferenței dintre un întrerupător de curent alternativ de uz general și un întrerupător de curent continuu proiectat special este esențială, deoarece întreruperea defecțiunii de curent continuu prezintă diferite provocări electrice. Selectarea unui întrerupător special evaluat pentru tensiunea de curent continuu a sistemului și condițiile de defecțiune ajută la îmbunătățirea fiabilității generale a protecției.

Cum funcționează întreruptoarele miniaturale 2P 125A?

Scopul principal al unui întrerupător de circuit miniatural este de a deconecta un circuit atunci când curentul depășește o condiție de funcționare acceptabilă. Într-o instalație de curent continuu, întrerupătorul trebuie să fie proiectat și evaluat corespunzător pentru tensiunea sistemului și curentul de defect posibil.

Principiul protecției poate fi luat în considerare prin trei funcții importante:

• Protectie la suprasarcina:Întrerupătorul răspunde atunci când curentul rămâne peste nivelul de funcționare permis pentru o perioadă suficientă.
• Protectie la scurtcircuit:Întrerupe rapid curenții de defect substanțial mai mari pentru a reduce riscul de deteriorare a echipamentului.
• Izolare:Circuitul poate fi deconectat în timpul inspecției, întreținerii sau întreținerii.

Informațiile tehnice YRM9-125DC specifică testarea timp-curent la 1,05 in, 1,3 in, 8 in și 12 in. Pentru condițiile de testare menționate, nivelurile mai mari ale curentului de defect sunt asociate cu comportamentul de declanșare rapidă, susținând funcția de protecție la scurtcircuit a întreruptorului.

Care sunt caracteristicile cheie ale întreruptoarelor miniaturale 2P 125A?

Atunci când alegeți un întrerupător DC miniatural pentru aplicații industriale sau de energie regenerabilă, performanța electrică trebuie evaluată împreună cu comoditatea instalării și funcționalitatea pe termen lung.

1. Protecție bipolară

Configurația 2P oferă o soluție practică pentru circuitele de distribuție DC unde doi poli trebuie comutați sau izolați împreună. Acest lucru poate simplifica aranjamentele de protecție și întreținere a sistemului.

2. Evaluare de curent ridicat

O valoare nominală de 125 A face ca această clasă de întrerupător să fie potrivită pentru aplicații de distribuție DC cu curent mai mare, unde valori nominale mai mici MCB nu ar oferi o capacitate suficientă. Familia YRM9-125DC acoperă opțiunile de curent nominal de 80A–125A.

3. Capacitate de tensiune DC

Capacitatea de tensiune DC este un aspect cheie atunci când achiziționați echipament de protecție a circuitelor. Specificațiile produsului identifică configurații de la 250VDC la 1000VDC în funcție de aranjamentul polilor, făcând familia aplicabilă unei game de arhitecturi DC.

4. Capacitate de rupere 10kA

Informațiile despre produs YRM9-125DC afirmă: aCapacitate de rupere 10kA. Această caracteristică este importantă atunci când se evaluează dacă un dispozitiv de protecție poate întrerupe în siguranță curentul de defect potențial la punctul de instalare prevăzut.

5. Instalare șină DIN

Montarea pe șină DIN permite instalarea convenabilă în ansamblurile de distribuție electrică și dulapuri de comandă. De asemenea, poate face înlocuirea și întreținerea mai simple pentru integratorii de sisteme și contractorii electrici.

6. Conformitatea cu standardele internaționale

Documentația produsului identifică conformitatea cuIEC 60947-2şiGB/T 14048.2. Cumpărătorii trebuie să verifice întotdeauna documentația de certificare și testare aplicabilă pentru modelul exact și piața vizată înainte de achiziție.

Care sunt specificațiile tehnice?

Specificațiile tehnice ar trebui să fie punctul de plecare atunci când se determină dacă un întrerupător de circuit miniatural 2P 125A este adecvat pentru o anumită instalație de curent continuu.

Specificațiile de mai sus se bazează pe informațiile despre produs publicate de producător. Deoarece capacitatea de tensiune și curent poate depinde de configurația exactă a stâlpilor și de condițiile de instalare, echipele de ingineri ar trebui să confirme selecția finală cu cea mai recentă documentație tehnică înainte de a comanda.

Unde sunt utilizate în mod obișnuit?

Combinația dintre protecția DC, capacitatea mare de curent și instalarea compactă pe șină DIN face ca acest tip de întrerupător să fie potrivit pentru mai multe aplicații electrice.

Sisteme solare fotovoltaice

Instalațiile fotovoltaice conțin mai multe circuite DC între module solare, echipamente combinatoare, controlere, baterii și invertoare. Întreruptoarele de circuit CC selectate corespunzător pot oferi protecție și izolație în punctele adecvate din arhitectura de distribuție.

Sisteme de comunicații

Infrastructura de telecomunicații și comunicații se bazează adesea pe distribuția de curent continuu. Protecția fiabilă a circuitelor ajută la separarea ramurilor defecte și sprijină întreținerea fără a opri în mod inutil circuitele neafectate.

Panouri de distribuție DC

Sistemele industriale de control și dulapurile de distribuție DC pot folosi întrerupătoare de circuit miniaturale cu rating corespunzător pentru a proteja circuitele individuale de ieșire, menținând în același timp o strategie de protecție structurată.

Stocarea energiei și echipamente DC aferente

Acolo unde un sistem de alimentare cu curent continuu necesită protecție la ramuri de curent mai mare, un întrerupător de circuit nominal corespunzător poate face parte din arhitectura generală de protecție. Cu toate acestea, aplicațiile de stocare a energiei bateriei necesită o evaluare atentă a curentului de defect, a tensiunii, a capacității de întrerupere, a coordonării și a standardelor aplicabile.

Cum ar trebui să selectați întrerupătorul DC potrivit?

Alegerea unui întrerupător miniatural 2P 125A nu ar trebui să se bazeze niciodată numai pe amperaj. Un proces de selecție fiabil ia în considerare întregul mediu electric.

1. Confirmați tensiunea sistemului.Tensiunea nominală DC a întreruptorului trebuie să îndeplinească sau să depășească cerințele actuale ale sistemului.
2. Calculați curentul de proiectare.Selectați un curent nominal adecvat pentru sarcina continuă și cerințele de proiectare electrică aplicabile.
3. Determinați curentul de scurtcircuit posibil.Capacitatea de rupere trebuie să fie adecvată pentru nivelul de defecțiune la punctul de instalare.
4. Verificați configurația stâlpilor.Confirmați dacă arhitectura sistemului necesită protecție 1P, 2P, 3P sau 4P.
5. Verificați compatibilitatea conductorilor.Dimensiunea cablului, bornele, metoda de conectare și condițiile de instalare ar trebui să fie compatibile cu întrerupătorul selectat.
6. Examinați standardele și certificările.Asigurați-vă că documentația produsului respectă reglementările și cerințele clienților aplicabile pieței țintă.
7. Luați în considerare instalarea și întreținerea.Montarea pe șină DIN și identificarea clară pot îmbunătăți organizarea panoului și eficiența serviciilor.

Pentru echipele de achiziții care caută aProducător sau furnizor din China, documentația tehnică ar trebui evaluată împreună cu capacitatea de producție, procesele de control al calității, certificarea, capacitatea de livrare și suportul post-vânzare.

Ce ar trebui să luați în considerare în timpul instalării?

Instalarea corectă este la fel de importantă ca și selectarea întreruptorului corect. Un dispozitiv de protecție a circuitelor de înaltă calitate nu poate compensa cablarea incorectă, dimensionarea insuficientă a conductorului sau un design necorespunzător al sistemului.

• Urmați schema electrică și instrucțiunile de instalare ale producătorului.
• Confirmați polaritatea DC și identificarea terminalelor înainte de a alimenta circuitul.
• Utilizați conductori și terminale adecvate pentru curentul nominal și pentru mediul de instalare.
• Verificați cuplul de strângere conform documentației tehnice aplicabile.
• Verificați tensiunea întreruptorului și capacitatea de întrerupere în raport cu condițiile reale ale sistemului.
• Inspectați periodic conexiunile pentru semne de supraîncălzire, slăbiciune sau deteriorări mecanice.
• Doar personalul electric calificat trebuie să efectueze instalarea, testarea, depanarea sau întreținerea.

Informațiile publicate YRM9-125DC identifică, de asemenea, o conexiune maximă de cablu de 25 mm² și o instalare pe șină DIN, oferind proiectanților de panouri informații utile atunci când planifică dispozițiile carcasei.

Întrebări frecvente

Ce înseamnă 2P la un întrerupător miniatural de 125A?

„2P” înseamnă că întrerupătorul are doi poli. Într-un sistem de protecție DC, aranjamentul exact de comutare și izolație trebuie determinat în conformitate cu arhitectura electrică și reglementările aplicabile.

Este un MCB 2P 125A potrivit pentru sistemele fotovoltaice solare?

Poate fi utilizat în aplicații fotovoltaice DC adecvate atunci când tensiunea nominală, curentul nominal, capacitatea de rupere, configurația stâlpilor și cerințele de instalare se potrivesc cu designul sistemului. YRM9-125DC este identificat în mod special pentru aplicații solare fotovoltaice și de comunicații.

Care este capacitatea de rupere a YRM9-125DC?

Informațiile publicate despre produs specifică aCapacitate de rupere 10kA. Adecvarea reală trebuie totuși evaluată în raport cu curentul de scurtcircuit potențial la punctul de instalare.

Cu ce ​​standarde respectă produsul?

Producătorul identificăIEC 60947-2şiGB/T 14048.2ca standarde aplicabile pentru produs. Cumpărătorii ar trebui să solicite documentația actuală de conformitate și certificare pentru cerințele lor specifice de achiziție.

Care este durata de viață mecanică?

Specificațiile publicate precizează o durată de viață mecanică de20.000 de cicluri. Durata de viață reală poate depinde de condițiile de funcționare, frecvența de comutare, condițiile de mediu și cerințele aplicației.

Concluzie

Protecția fiabilă a circuitului de curent continuu necesită mai mult decât simpla alegere a unui întrerupător cu curent nominal corect. Un potrivitÎntrerupător miniatural 2P 125Aar trebui să combine capacitatea corespunzătoare de tensiune DC, capacitatea de întrerupere, configurația polilor, compatibilitatea cu instalarea și standardele recunoscute. Platforma YRM9-125DC de la Galaxy Fuse este proiectată pentru aplicații, inclusiv sisteme fotovoltaice și de comunicații, cu specificații publicate, inclusiv curent nominal de 80–125 A, capacitate de întrerupere de până la 10 kA, instalare pe șină DIN și conformitate cu IEC 60947-2 și GB/T 14048.2.

Dacă căutați o protecție fiabilă a circuitelor DC pentru un proiect fotovoltaic, un sistem de comunicații, un panou de distribuție sau alte aplicații industriale,contactaţi-nepentru a discuta despre tensiunea, curentul, configurația polilor, cerințele de instalare și specificațiile proiectului. Galaxy Fuse poate oferi informații despre produs și asistență tehnică pentru a vă ajuta să identificați o soluție adecvată de protecție a circuitelor.
